一目でわかる「海底鉱物資源」

チムニーの写真

硫化物チムニーの概観（断面）

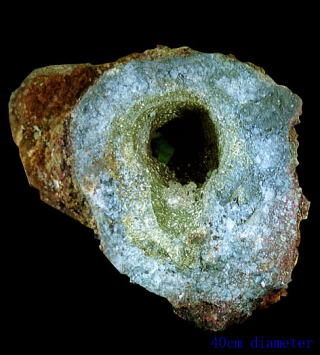

硫化物マウンド直下から採取された、内径１０ｃm程の熱水通路を持つチムニー（地質ニュース570号，2002.2）

戻る

海底写真

しんかい２０００によって撮影された熱水活動域

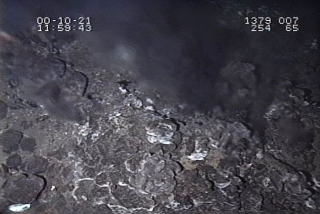

1. カルデラ底で黒煙を噴出している硫化物・硫酸塩チムニー

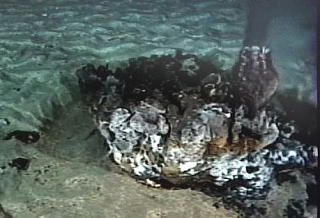

2. 幅数m程の硫化物マウンド上の高さ１未満のチムニー群

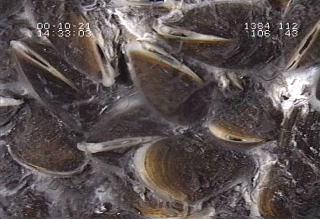

3. 熱水噴出孔周辺に棲息するシンカイヒバリガイなど特徴的な生物群集

戻る

推定断面図

熱水噴出域の地下推定模式断面図

熱水活動に伴う顕著な硫化物鉱化作用は海底面周辺に限られている。

戻る

海底掘削結果

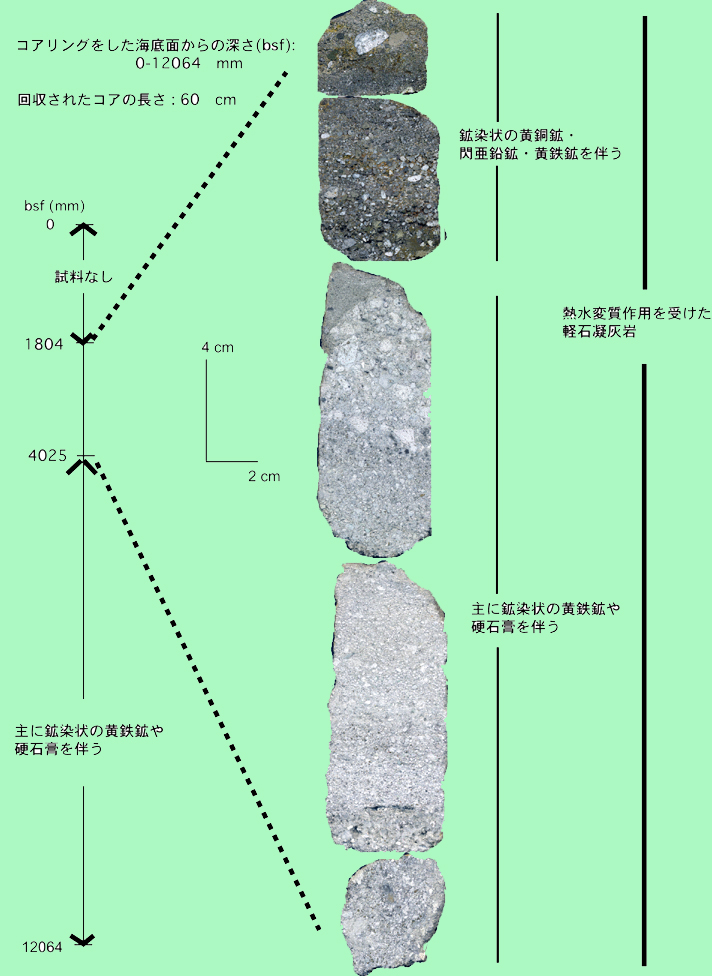

海底ボーリング装置（BMS)による掘削コア 　

深海底掘削装置（BMS）によって採取された直径４．６cm程のコア試料
（金属鉱業事業団・深海資源開発株式会社提供）
