MIX

最終更新日 2003年9月4日

MIX.EXE MIX とは Knuth 著「THE ART OF COMPUTER PROGRAMMING Volume 1」に載っている仮想計算機です。翻訳は「基本算法・基礎概念」広瀬健訳　サイエンス社です。この本のプログラムをただ単に紙の上で読んでいるだけではよくわからないところがあり、実際に動く計算機が欲しくて、このプログラムを作りました。だいたい本に書いてある通りに作ったつもりですが、モデルが古くて、マイコンとは随分異なった処があり、作者の意図通りではないところがあるかもわかりません。
　Windows 98 で作ったので、メモリーの大きさは本では４０００語ですが、 Windows の制約でメモの大きさが６４Ｋですので、１０００語にしました。
　まだ入出力命令　＜　ＩＮ（ｉｎｐｕｔ）　Ｃ＝３６，Ｆ＝機番、ＯＵＴ（ｏｕｔｐｕｔ）　Ｃ＝３７，Ｆ＝機番、ＩＯＣ（ｉｎｐｕｔ－ｏｕｔｐｕｔ　ｃｏｎｔｒｏｌ）　Ｃ＝３５，Ｆ＝機番、ＪＲＥＤ（ｊｕｍｐ　ｒｅａｄｙ）　Ｃ＝３８，Ｆ＝機番、ＪＢＵＳ（ｊｕｍｐ　ｂｕｓｙ）　Ｃ＝３４，Ｆ＝機番　＞　は　Ｆ＝０（磁気テープ）と　Ｆ＝１８（印字機）しか作っていません。テープの大きさは１０ブロックしか獲れませんでした。その他の器機は本を読んでいて必要になれば作るつもりです。

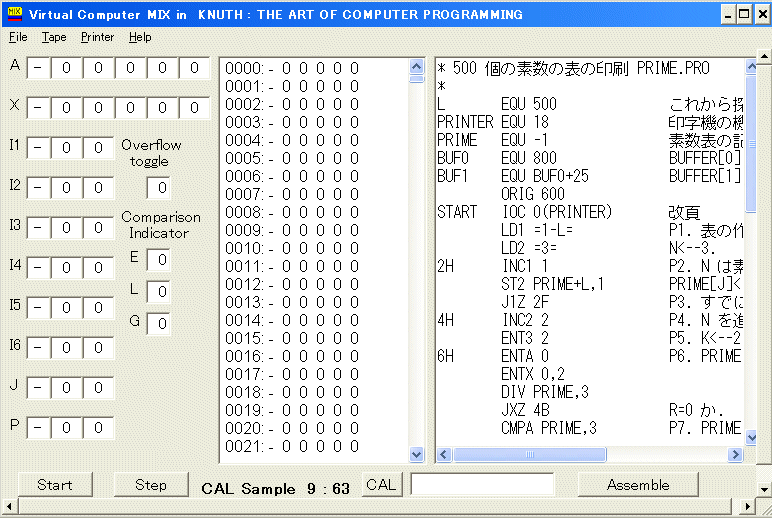

　このプログラムはフリーソフトです。　MIX.EXE を立ち上げます。

　右側のメモにプログラムを打ち込みます。例えば、Knuth の本にある次のプログラムを打ち込みます。

* 500 個の素数を見つけるアセンブリ言語のプログラム
* 500 個の素数の表の印刷 PRIME.PRO
*
L EQU 500 これから探す素数の個数
PRINTER EQU 18 印字機の機番
PRIME EQU -1 素数表の記憶領域
BUF0 EQU 800 BUFFER[0] の記憶領域
BUF1 EQU BUF0+25 BUFFER[1] の記憶領域
ORIG 600
START IOC 0(PRINTER) 改頁
LD1 =1-L= P1. 表の作成開始. J<--1.
LD2 =3= N<--3.
2H INC1 1 P2. N は素数, J<--J+1.
ST2 PRIME+L,1 PRIME[J]<--N.
J1Z 2F P3. すでに 500 個見つけたか.
4H INC2 2 P4. N を進める.
ENT3 2 P5. K<--2.
6H ENTA 0 P6. PRIME[K] | N か.
ENTX 0,2
DIV PRIME,3
JXZ 4B R=0 か.
CMPA PRIME,3 P7. PRIME[K] の方が大きいか.
INC3 1 P8. K を進める.
JG 6B Q>PRIME[K] なら飛び越し,
JMP 2B さもなければ N は素数.
2H OUT TITLE(PRINTER) P9. 見出しの印刷
ENT4 BUF1+10 Set B<--1.
ENT5 -50 Set M<--0.
2H INC5 L+1 M を進める.
4H LDA PRIME,5 P10. 一行分の印刷内容を入れる.
CHAR
STX 0,4(1:4)
DEC4 1
DEC5 50 (正の範囲で rI5 の内容が 50 個ずつ減る)
J5P 4B
OUT 0,4(PRINTER) P11. 一行印刷.
LD4 24,4 緩衝領域の切替.
J5N 2B rI5=0 なら完了.
HLT
* INITIAL CONTENTS OF TABLES AND BUFFERS
ORIG PRIME+1
CON 2 最初の 2.
ORIG BUF0-5
TITLE ALF FIRST 表題の文字情報.
ALF FIVE
ALF HUND
ALF RED P
ALF RIMES
ORIG BUF0+24
CON BUF1+10 各緩衝領域が他の緩衝領域を参照.
ORIG BUF1+24
CON BUF0+10
END START 終わり.

* 500 個の素数を見つけるアセンブリ言語のプログラム
*			500 個の素数の表の印刷 PRIME.PRO
*
L	EQU	500	これから探す素数の個数
PRINTER	EQU	18	印字機の機番
PRIME	EQU	-1	素数表の記憶領域
BUF0	EQU	800	BUFFER[0] の記憶領域
BUF1	EQU	BUF0+25	BUFFER[1] の記憶領域
	ORIG	600
START	IOC	0(PRINTER)	改頁
	LD1	=1-L=	P1. 表の作成開始. J<--1.
	LD2	=3=	N<--3.
2H	INC1	1	P2. N は素数, J<--J+1.
	ST2	PRIME+L,1	PRIME[J]<--N.
	J1Z	2F P3. すでに 500 個見つけたか.
4H	INC2	2	P4. N を進める.
	ENT3	2	P5. K<--2.
6H	ENTA	0	P6. PRIME[K] \| N か.
	ENTX	0,2
	DIV	PRIME,3
	JXZ	4B	R=0 か.
	CMPA	PRIME,3	P7. PRIME[K] の方が大きいか.
	INC3	1	P8. K を進める.
	JG	6B	Q>PRIME[K] なら飛び越し,
	JMP	2B	さもなければ N は素数.
2H	OUT	TITLE(PRINTER)	P9. 見出しの印刷
	ENT4	BUF1+10	Set B<--1.
	ENT5	-50	Set M<--0.
2H	INC5	L+1	M を進める.
4H	LDA	PRIME,5	P10. 一行分の印刷内容を入れる.
	CHAR
	STX	0,4(1:4)
	DEC4	1
	DEC5	50	(正の範囲で rI5 の内容が 50 個ずつ減る)
	J5P	4B
	OUT	0,4(PRINTER)	P11. 一行印刷.
	LD4	24,4	緩衝領域の切替.
	J5N	2B	rI5=0 なら完了.
	HLT
*			INITIAL CONTENTS OF TABLES AND BUFFERS
	ORIG	PRIME+1
	CON	2	最初の 2.
	ORIG	BUF0-5
TITLE	ALF	FIRST	表題の文字情報.
	ALF	FIVE
	ALF	HUND
	ALF	RED P
	ALF	RIMES
	ORIG	BUF0+24
	CON	BUF1+10	各緩衝領域が他の緩衝領域を参照.
	ORIG	BUF1+24
	CON	BUF0+10
	END	START	終わり.

　単なるテキストですから、自分の好きな EDITOR で打ち込んでファイルを作り、 File メニューの load で読み込んでも良いです。ここに打ち込んだプログラムはFile メニューの save で保存できます。また、File メニューの new でメモの内容を消去することが出来ます。

　Assemble のボタンを押します。

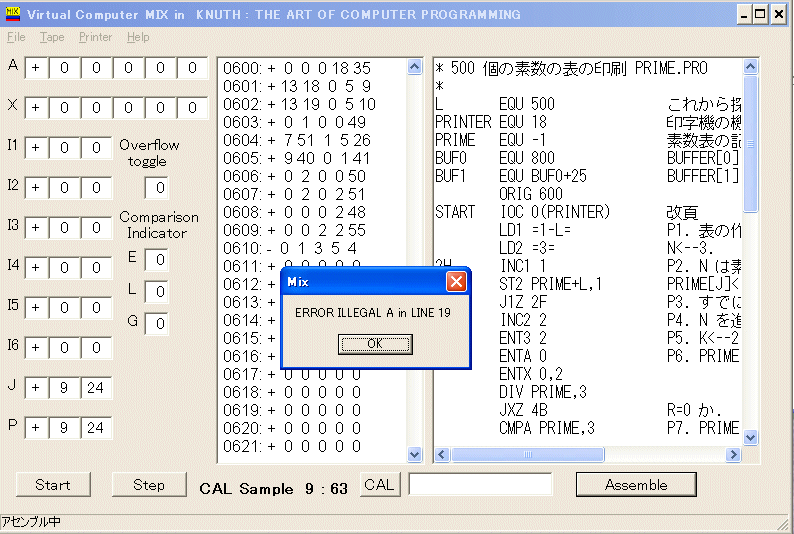

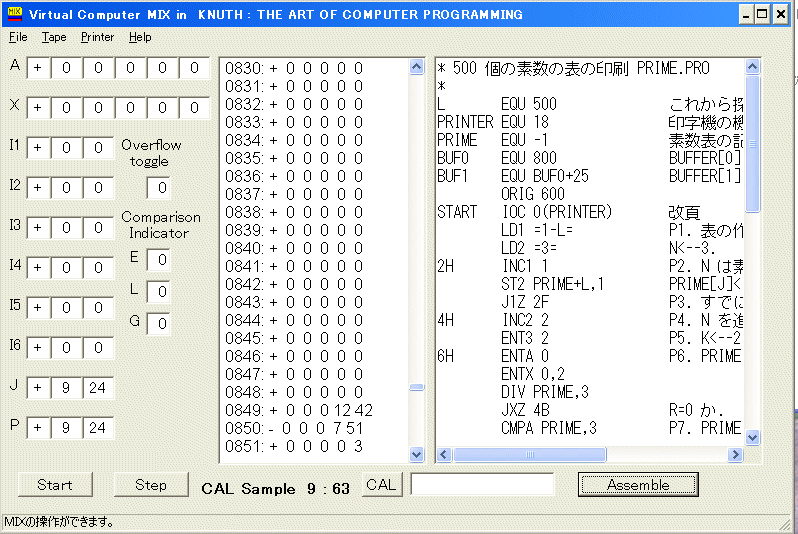

　プログラムが文法的に正しければ、真ん中のメモリの領域に機械語がセットされます。下に MIX の操作が出来ますと表示されます。プログラムが間違っていれば、

　エラーメッセージが出ます。間違いを直し、再度アセンブルします。機械語が出来上がれば。Start か Step のボタンを押します。Start のボタンを押すとプログラムの最後まで実行します。 Step のボタンを押すと、一行だけ実行します。

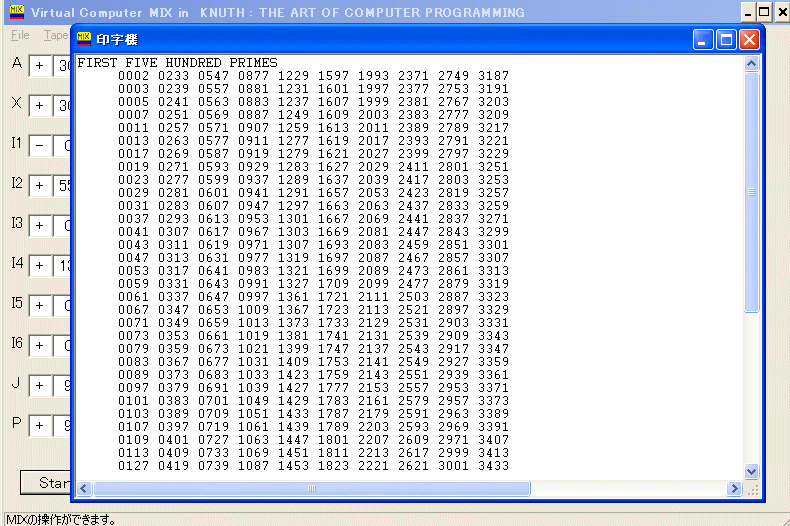

　このプログラムは素数を５００個プリンタに打ち出すようになっています。しかし、実際にプリンタに打ち出すのではなく、プリンタのためのメモに結果を打ち出すように作っています。結果を見るには、メニューの Printer の Show をクッリクして下さい。

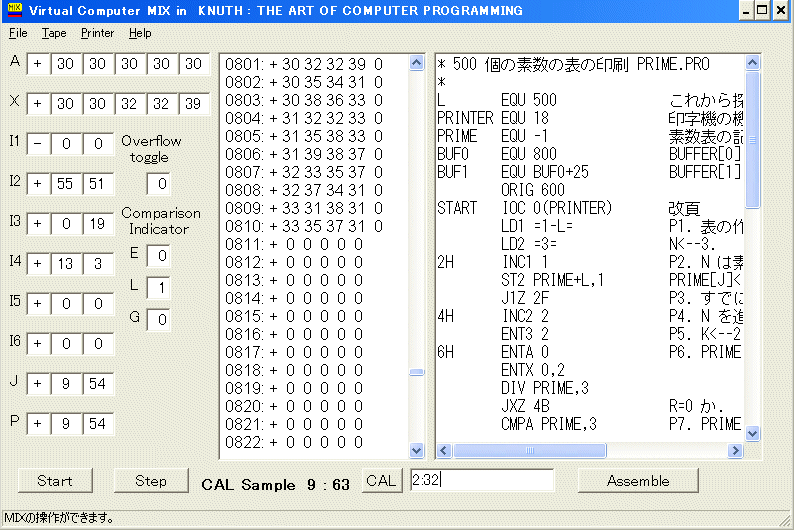

　MIX は６４進法で表示されています。そこで、６４進法を１０進法に直すために、CAL のボタンの横のボックスに６４進数を入力して下さい。区切りには　：　を使います。例えば、２：３２を入力して、

CAL のボタンを押します。

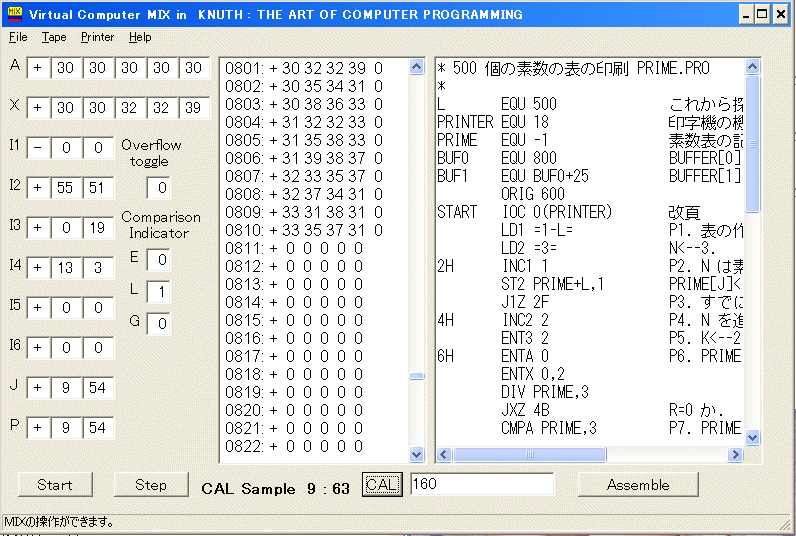

　１６０が表示されました。使い方は以上です。使える命令等の詳細は Knuth の本を参照して下さい。
